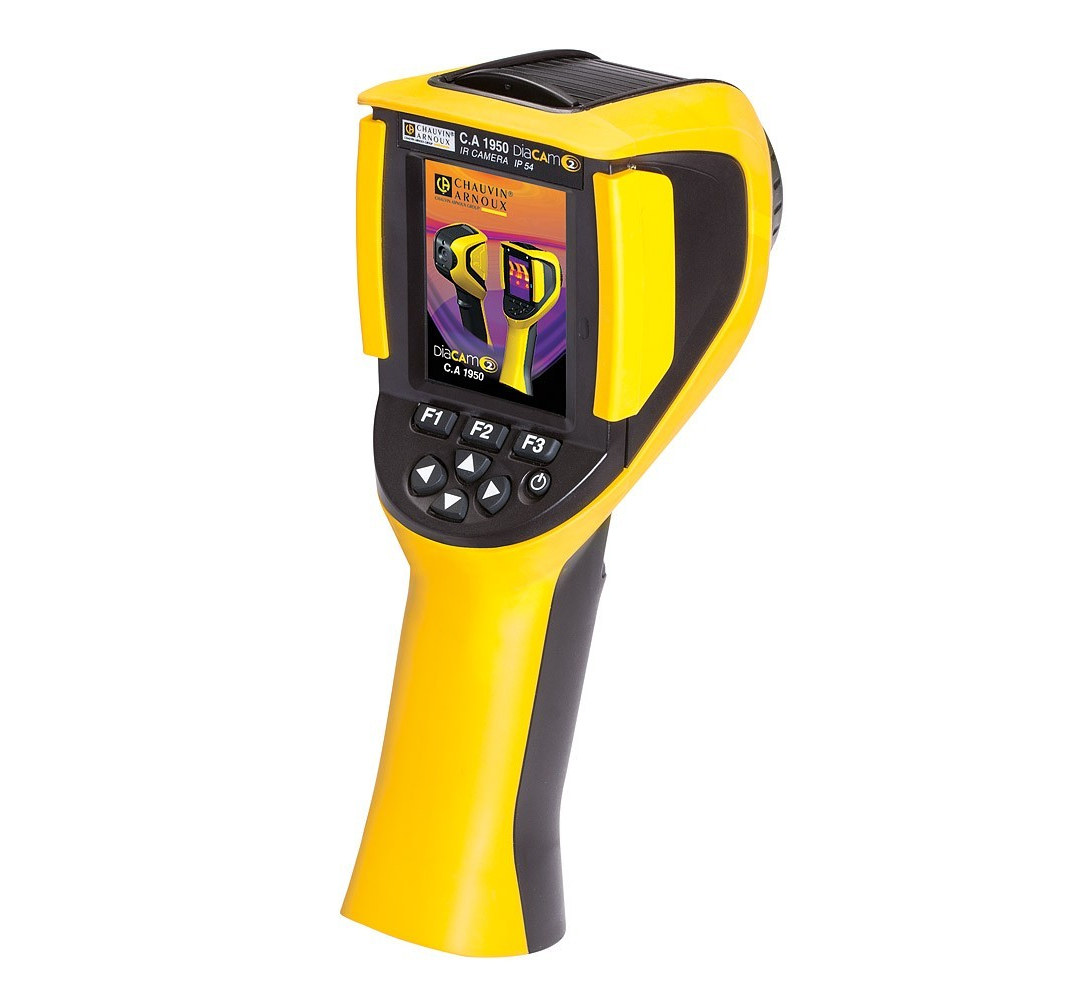

CHAUVIN ARNOUX CAMÉRA THERMIQUE CA 1954 DIACAM 2

Conçue et développée pour une utilisation simplifiée, la caméra thermique CA 1954 convient à toutes les applications dans les secteurs du bâtiment, de la maintenance électrique et mécanique pour :

• les audits thermiques
  la recherche de défauts : ponts thermiques, infiltrations, présence d’humidité
  la maintenance électrique : détection de contacts défaillants, de déséquilibres….
  les entretiens mécaniques : détection de points d’usure, de surchauffe moteur, de problème de lubrification…

Son design a été étudié pour utilisation simplifiée :

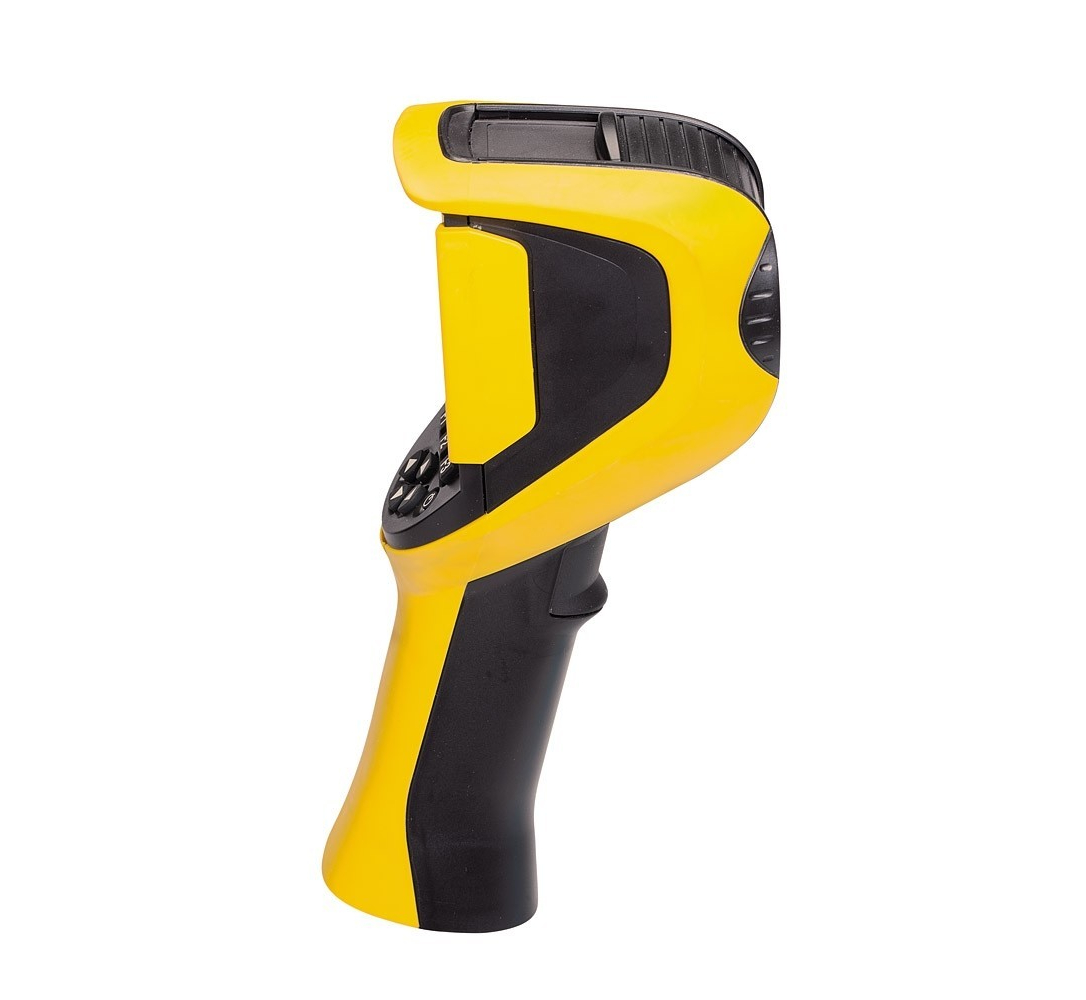

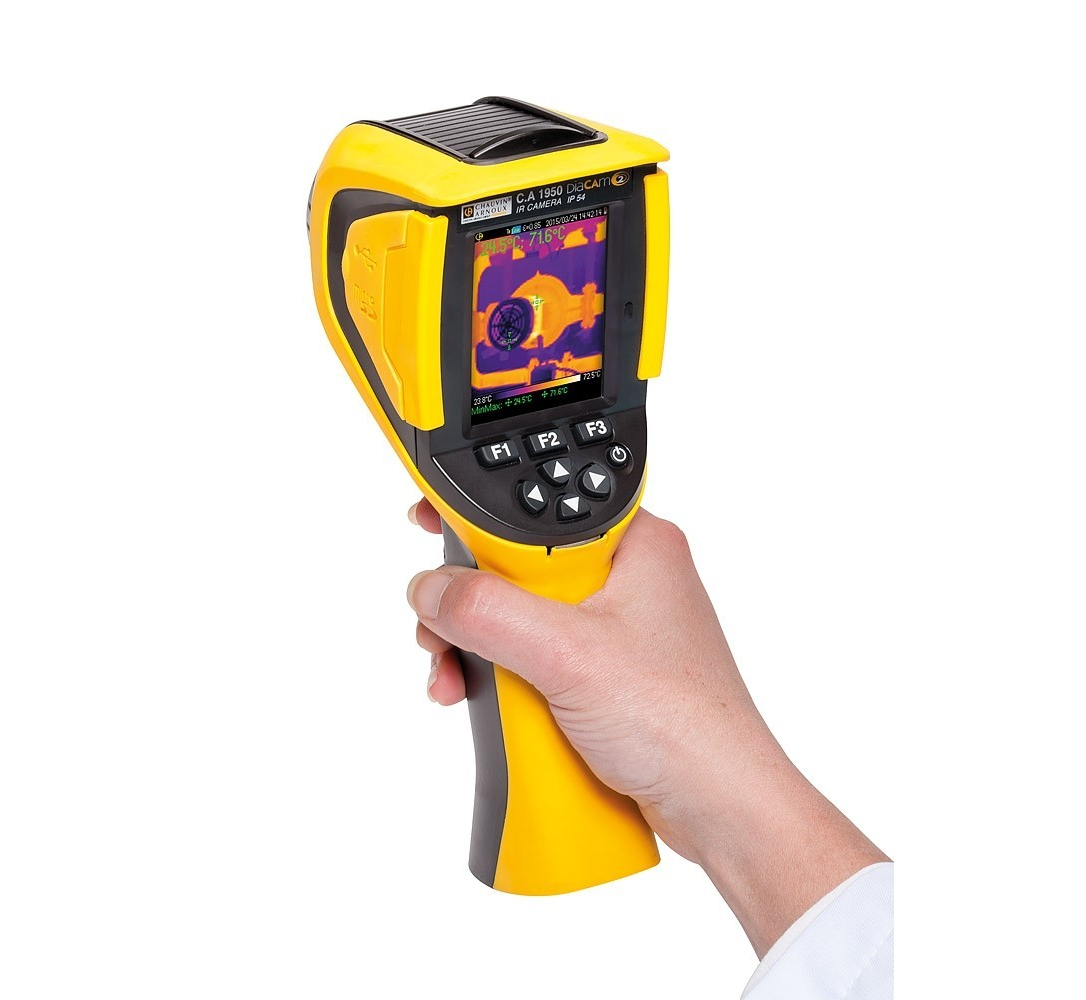

• une prise en main aisée, avec un accès direct aux fonctions d’une seule main
  équilibrée, la CA 1954 ne bouge pas même posée debout sur une table.

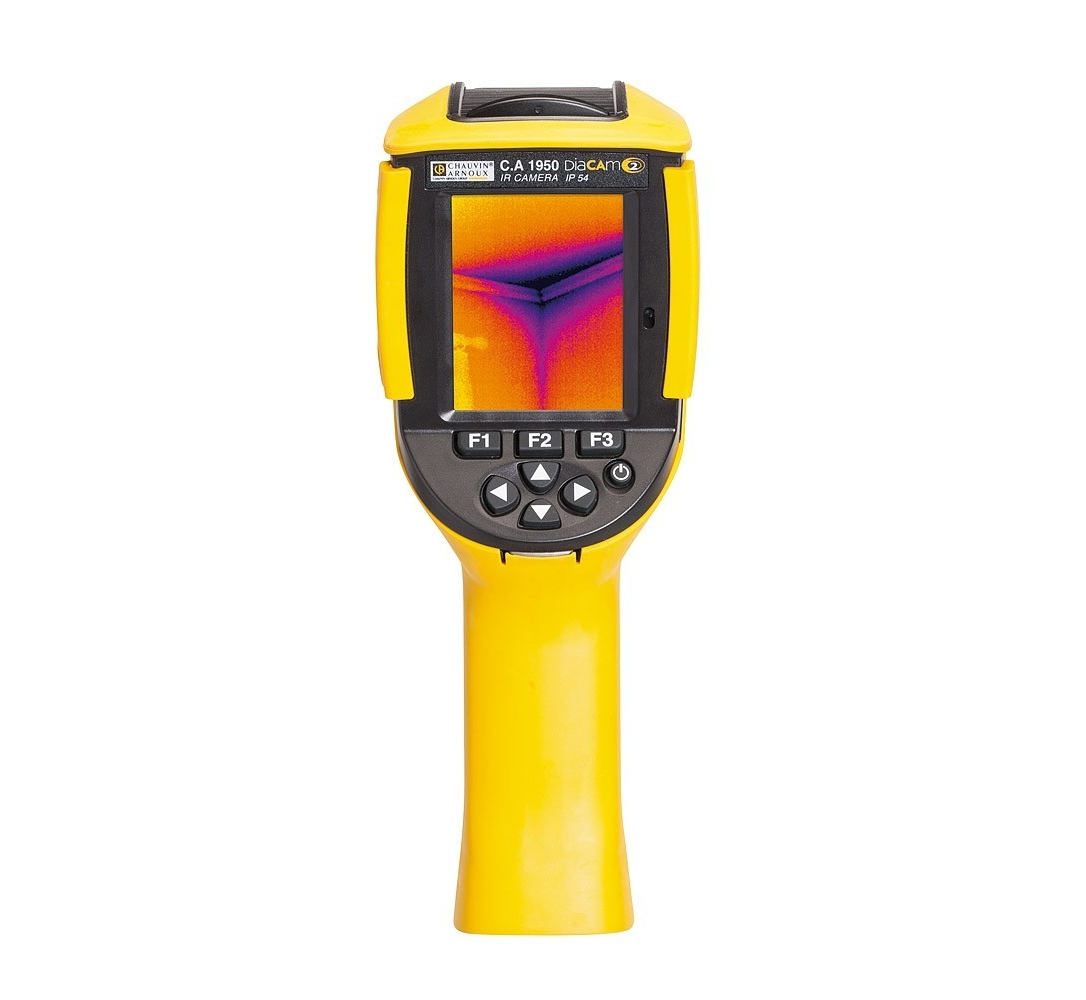

  l’affichage se fait sur le large écran de 2,8 pouces dont la luminosité se règle automatiquement.
  le champ de vision (38°x28°) dispose d’un focus free permettant à l’image de rester nette quelle que soit la distance.
  des aides contextuelles guident l’utilisateur pour limiter les risques d’erreurs.
  la CA 1954 permet d’enregistrer  directement des commentaires vocaux sur l’image.

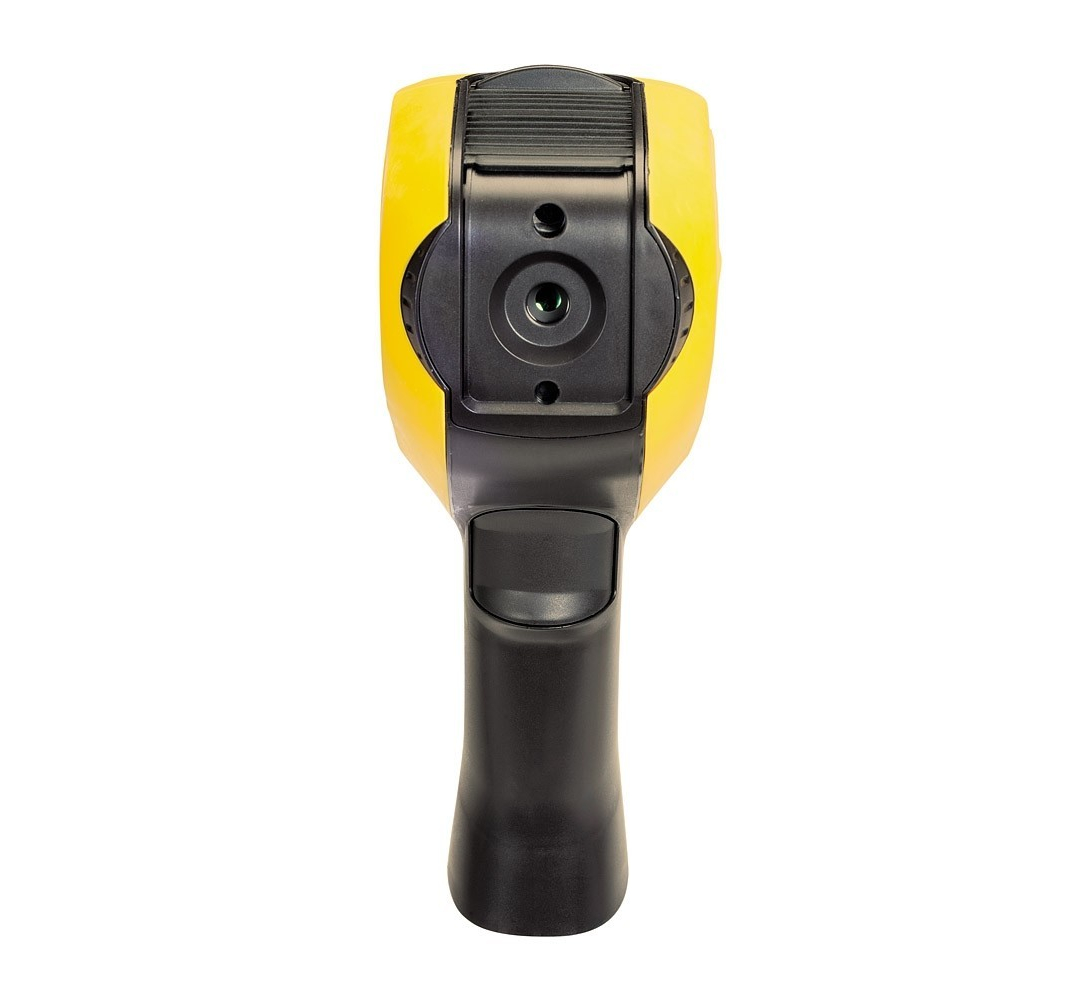

  le volet de protection de l’objectif est intégré dans l’appareil : plus de pertes ou de gênes

Communicante, la caméra CA 1954 récupère via Bluetooth en simultané les mesures nécessaires (courant, température, humidité, point de rosée…) issues de pinces de courant et de produits de mesures d’environnement.

Le logiciel
CAmReport, le logiciel pour l’analyse des thermogrammes, permet une analyse fine au moyen de plusieurs outils :
curseurs (affichage automatique de la température au point choisi)
profil thermique (affichage automatique des températures Min/Max/Moy de la ligne)
un carré ou cercle pour une analyse par zone
des tableaux de résultats affichent automatiquement et rapidement l’ensemble des informations/outils d’analyse du thermogramme
des polygones et polylignes pour analyser plus précisément certaines zones du thermogramme
tableau d’émissivité en standard pouvant être enrichi par l’utilisateur
CAmReport permet également la création de rapports automatique selon différents modèles disponibles. Ils sont exportables au format word ou pdf. L’édition et l’archivage sont ainsi simplifiés.

Caractéristiques complémentaires :

• Détecteur 160 x 120 de type microbolomètre UFPA, 8 ~14 µm
  NETD : 0,08 °C
  IFOV (résolution spatiale) 4,4 mrad
  Plage de température -20°C à 250°C
  Mode de visualisation : image thermique, image réelle avec compensation automatique de parallaxe. Fusion d’image disponible via le logiciel PC
  Outils de mesure : 1 curseur manuel + 1 détection automatique + Min Max Moy sur aire ajustable + ? Profil température + Isotherme avec récupération du point de rosée via BT
  Paramètres réglables : émissivité, température d’environnement, distance, humidité relative
  Mémoire Sur carte micro SD 2 Go (environ 4000 images) Amovible jusque 32 Go
  Indice de protection IP 54
  Masse / Dimensions 700g avec accumulateurs / 225x125x83
